Parametry z BOI
PM10 (pył): 1.85 / Ozon: 2.45 / NO2: 3.15
ArcGIS w projekcie
ArcGIS - to pakiet programów przeznaczony do pracy na danych GIS (Systemów Informacji Przestrzennej) stworzony przez Environmental Systems Research Institute (ESRI).
Komponenty pakietu tworzą: ArcMap, ArcCatalog, ArcToolbox, ArcGlobe i ArcScene.
W zależności od potrzeb użytkownika może być on wzbogacony pakietem Spatial Analyst czyli rozszerzeniami, skryptami lub aplikacjami umożliwiającymi wykonywanie analiz przestrzennych na danych.
W ramach projektu Monsul monitoringiem objęte zostaną następujące dane:
- chlorofil a,
- algi (niebieskie, zielone)
- stężenie tlenu rozpuszczonego
- jony amonowe
- przewodność
Dane będą zbierane w sposób ciągły za pomocą dwóch boi umieszczonych w dwóch różnych miejscach zalewu.
Dodatkowo co 2 tygodnie zbierane będą dane z przestrzennego rozkładu tych czynników w jeziorze.
Dzięki temu otrzymamy dane punktowe, które po dokonaniu interpolacji za pomocą narzędzi programu ArcMap i Spatial Analyst będą wizualizowane w postaci map.
Uzyskane w ten sposób co dwa tygodnie mapy umożliwią badanie każdego z oznaczonych parametrów wody w przestrzeni oraz w czasie.

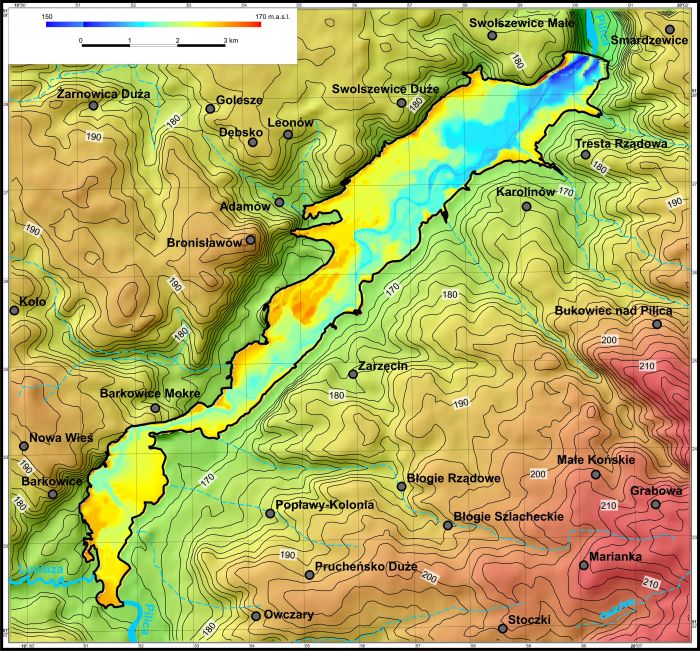

Poniżej przykład mapy Zalewu Sulejowskiego wykonanej w programie ArcMap (autorzy M. Jaskulski, A. Szmidt)
Komponenty pakietu tworzą: ArcMap, ArcCatalog, ArcToolbox, ArcGlobe i ArcScene.
W zależności od potrzeb użytkownika może być on wzbogacony pakietem Spatial Analyst czyli rozszerzeniami, skryptami lub aplikacjami umożliwiającymi wykonywanie analiz przestrzennych na danych.
W ramach projektu Monsul monitoringiem objęte zostaną następujące dane:
- chlorofil a,
- algi (niebieskie, zielone)
- stężenie tlenu rozpuszczonego
- jony amonowe
- przewodność
Dane będą zbierane w sposób ciągły za pomocą dwóch boi umieszczonych w dwóch różnych miejscach zalewu.
Dodatkowo co 2 tygodnie zbierane będą dane z przestrzennego rozkładu tych czynników w jeziorze.
Dzięki temu otrzymamy dane punktowe, które po dokonaniu interpolacji za pomocą narzędzi programu ArcMap i Spatial Analyst będą wizualizowane w postaci map.
Uzyskane w ten sposób co dwa tygodnie mapy umożliwią badanie każdego z oznaczonych parametrów wody w przestrzeni oraz w czasie.
Poniżej przykład mapy Zalewu Sulejowskiego wykonanej w programie ArcMap (autorzy M. Jaskulski, A. Szmidt)
Szczegółowe -cele i zakres projektu MONSUL są następujące:
- montaż i uruchomienie systemu pomiarowego, służącego do oceny parametrów jakości wody w zbiorniku (pływającego po powierzchni zbiornika i transmitującego dane on-line do komputera). Monitoringiem będą objęte m.in. następujące parametry: temperatura wody, pH, stężenie tlenu, zasolenie, stężenie chlorofilu, zawartość Nog i Pog.
- opracowanie bazy danych GIS rejonu zbiornika Sulejowskiego,
- opracowanie modelu 3D zbiornika Sulejowskiego. Model umożliwi wykonanie obliczeń rozkładu temperatur, prędkości przepływów i stężeń zanieczyszczeń oraz symulację stanu ekologicznego zbiornika,
